眾智日照之常見問題解釋

發布時間:2018/5/30 15:13:16

眾智日照分析軟件一款幫助用戶得到準確的科學數據系統,使用簡單,專業性強,在國內的用戶量居多,占全國市場75%,市場占有率高,因權威、科學、可靠和易用等特點,深受廣大用戶所喜愛,具有很大的市場競爭優勢。以下為眾智日照分析軟件的常見問題解答,希望對大家使用軟件有幫助。

北京時與太陽時

《城市居住區規劃設計規范》中規定日照計算有效時間段為8:00~16:00(大寒日)或9:00~15:00(冬至日),采用的是真太陽時。

我國幅員遼闊,東西橫跨五個時區,采用真太陽時不便于理解,容易引起混淆,而北京時間作為我國統一的標準時間,已為普通市民廣泛接受。因此,為了便于理解,可以根據實際情況按照真太陽時或者北京時間這兩種時制,給出日照計算結果。

通俗的講,太陽時是相對恒定不變的時間。不同的地理位置,相同的太陽時對應的北京時是不一樣的。如在大寒日這一天,太陽時8:00時,北京時間為8:25:39;沈陽時間為7:57:11;西安時間為8:55:15烏魯木齊時間10:20:27;廣州時間為8:38:03

在某些地區,如烏魯木齊,該地區日出北京時間為9:43:31,則北京時為8:00時,太陽還沒出來,以太陽時08:0016:00來說,普通市民很難理解,出日照計算結果時,可以采用北京時10:20:2718:20:27

換算公式真太陽時 = 北京時間+時差-(120°- 當地經度) / 15°。

連續和累計日照時間

日照時間分為連續日照時間和累計日照時間,連續日照時間指連續獲得日照時間,累計日照時間指當有兩個或兩個以上連續日照時間段時的累加日照時間。《建筑日照計算參數標準》中說明日照計算時間段可累計計算。

各地規劃局規定日照時間計算統計方式有以下幾種情況:

1) 按連續日照時間計算,即取最大的一段連續日照時間做為有效日照時間,控制較為嚴格。

2) 按累計日照時間計算,控制略為寬松。

3) 若日照時數要求滿足2小時,可由兩個連續時段累加;日照時數要求滿足3小時,可由3個連續時段累加

4)按累計日照時間計算,若連續日照時間段小于某一值(如0.5h,1h)時不計入有效時間內。《建筑日照計算參數標準》中說明可計入的最小連續時間不應小于5.0min

定義建筑物高度

對所定義高度的建筑物,其圖層、顏色、線型等圖素沒有任何限制要求。建議將建筑物輪廓制作成閉合的建筑實體。若建筑輪廓不閉合也可以定義高度,此時程序將對建筑輪廓自動進行閉合。另外對于直線、多段線、圓弧線、圓等實體都可以定義高度,日照計算時將自動按線型立面考慮,從而使任意復雜的建構筑物都能夠進行靈活方便的高度定義。

建筑定義時要求:

1、當前坐標系為世界坐標系,可命令行內輸入“UCS”,然后輸入選項“W”,修改設置。

2、選擇的輪廓線不允許存在交叉或重線。這種情況需要繪制正確的輪廓線,軟件提供有“搜段為線,搜索輪廓”方便用戶規整圖紙。

在定義建筑物時會出現這樣一種情況,如“裙房中的塔樓”,在計算塔樓的日照時,分析的受影面小于裙房女兒墻的高度。定義建筑物時,如果建筑物高度把女兒墻高度也加進去,分析的點就處于建筑物內部,會造成分析數據為0的情況,此時,在定義建筑物高度時軟件提供了女兒墻高的定義避免這種問題的出現。

異型屋頂影響計算

異型屋頂定義方法有兩種方式:脊線定義法(點線構造定義法)和三維屋頂定義法。可根據具體的屋頂構造的具體形式采用相應的方法。以下為脊線定義法操作。

對于坡型屋頂、老虎窗等,涉及到坡度線,采用點線構造法定義,通過輸入屋坡脊線各點的高度,由點構成線,并形成線立面,從而構造出任意復雜形狀的異型屋頂。對于規則的屋頂構筑物(如水箱等),可以用點線構造法定義構筑物輪廓,也可以將此構筑物按懸空建筑物進行定義。同一屋頂有相同的多個實體時,可以只定義其中一個實體,再進行拷貝即可。屋頂脊線繪制如下圖紅色線所示。


三維屋頂定義法與脊線定義法不同,脊線定義法是由點構成線再形成線立面的,而三維屋頂定義法是繪制閉合的區域,直接定義成面。對于要定義成三維屋頂的閉合區域,首先要確定三個點的高度,通過“三點確定一平面”原理來確定其余各點的高度,形成三維屋面,三維屋頂是通過繪制異型屋頂所有的面來構成的,看起來更加直觀。

三維屋頂:①垂直屋面,無法使用“畫屋頂”來繪制,只有使用“畫立壁”來實現;②對于屋頂出檐的情況, “三維屋頂”比“簡化屋頂”的計算更為準確;③三維屋頂可以在“三維分析”中進行分析。

窗戶有效日照的確定方法

一般的分析方法可采用“多點沿線分析”,根據實際需要可附加“單點分析”等;若對現狀住宅建筑物進行多點沿線分析后,仍發現有不滿足日照要求的情況,則可對有日照影響的建筑物部分再進行窗戶分析。

窗戶分析以滿窗日照為計算標準,可采用兩種方法:

以窗戶中心點為計算點,該點的日照時間即為滿窗日照時間。

以窗戶左右兩個端點為計算點,同時滿足兩個計算點的日照時間為滿窗日照時間。窗戶(或陽臺)的寬度≤1.8米的,按實際寬度的左右兩個端點為計算點;寬度>1.8米的,按選取日照有利的1.8米計算

窗戶分析時,宜考慮太陽光線與墻面水平夾角的影響,水平夾角的取值應按建筑朝向、建筑墻體和窗戶形式等因素綜合確定。

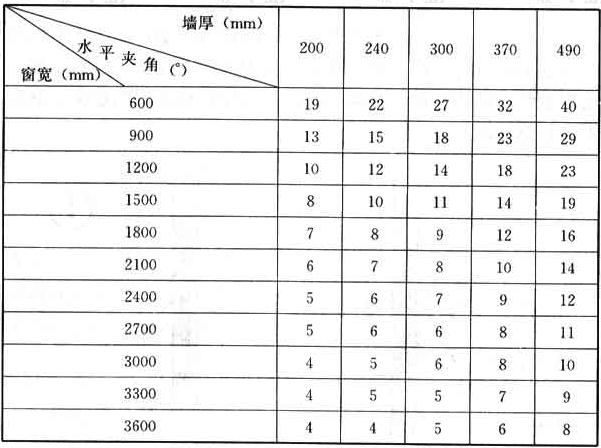

表1 太陽光線與墻面的水平夾角參考數值


建筑物自身陽臺、隔板、遮陽板等對窗戶的日照遮擋屬建筑物自身遮擋,為了分析造成遮擋的綜合原因也應當建模。

被遮擋建筑物受影響分析范圍的確定

以被遮擋建筑物為中心,分析對其產生遮擋影響的所有現狀建筑物和擬建建筑物,以確定合理的日照分析遮擋范圍。

模擬生成與遮擋建筑物等高的棒影圖或陰影輪廓圖,根據其陰影范圍是否影響到某建筑物來判斷該建筑物是否為被遮擋建筑物。

對于高層遮擋建筑物,由于其影響范圍較大,如何合理進行遮擋分析,值得探討。以石家莊市為例,高度為100米的高層建筑,在大寒日太陽時8:00和16:00的影長率為6.36,影響范圍達到636米。若考慮此范圍內所有被遮擋建筑物的日照情況,工作量將非常大,但由于該時段的日光強度較弱,因此,全部考慮的必要性不大。

如何確定合理的影響范圍,各個規劃部門采用的方法也不同,大概有以下幾種情況:

按太陽時9:00至15:00確定高層建筑物的影響范圍。還以石家莊市為例,該時間的影長率為3.6,較為合理適當。既忽略了日光強度相對較弱的8:00-9:00、15:00-16:00時間段,又考慮了盡可能多的確定受其影響的被遮擋建筑物。

直接取高層建筑高度的一個倍數作為其遮擋影響的范圍,如2-4倍。

日照間距系數計算

建筑高度分低層建筑 (1~3 層) 、 多層建筑 (4-7 層) 、 高層建筑(8-40 層 24~100米)和超高層建筑(40層 100 米以上) 。日照間距系數一般只適合于 3-7 層的多層建筑,對于高層建筑,不同的建筑高度對應的日照間距系數是不同的。

日照間距系數 = 建筑間距 / 遮擋建筑高度。

對于高層遮擋建筑,當超過一定高度時,對其北向的被遮擋建筑日照影響趨于恒定值,而影響距離面較大。

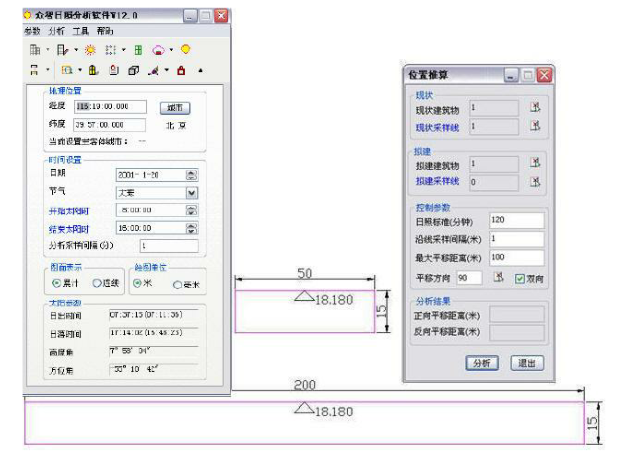

日照間距系數的確定方法:分析采樣間隔 1 分鐘,受影面高度 1.35 米,按累計日照時間計算。繪制兩個長方形條形建筑,建筑長寬約分別為 200x15m 和 50x15m,高度為 18.18m,為正南北方向。遮擋建筑物長度一般定義為被遮擋建筑物長度的 4 倍以上,以使遮擋建筑物的最大影響能全部考慮進去。采用推算分析方法計算。


擬建建筑周邊未知規劃建筑可能存在的遮擋影響或疊加影響

擬建建筑東、西兩側為規劃高層地塊時,應對規劃地塊做模擬方案,進行綜合疊加日照分析。模擬方案建筑布置按退地界若干米(一般≥8 米)分析。

擬建建筑南向為規劃高層地塊時,應對規劃地塊做模擬方案,進行綜合疊加日照分析。模擬方案建筑體量為板式,布置按退地界若干米(一般≥14 米)分析。

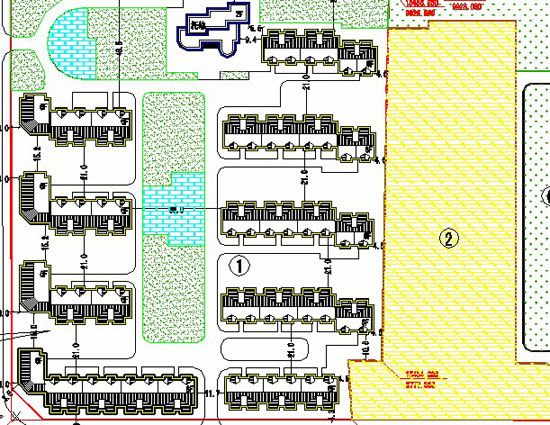

如下圖所示,1 區為已規劃建成區,2 區為未知未規劃區。當 1 區規劃時,一般不會考慮 2 區或其它區域如何規劃。1 區獨立規劃時,每個規劃建筑均可按 2h 的日照時間要求布置。當 2 區開發建設時,就可能產生對 1 區建筑的日照影響,2 區建筑的略微日照影響都會使 1 區建筑日照惡化,這樣兩區就有可能產生矛盾。因此,在對 1 區進行規劃設計時,就應綜合考慮未來周邊區域可能的規劃。如提出對 2 區地塊規劃建筑進行限高,或通過“包絡體分析”方法分析 2 區地塊的建筑高度分布狀況。


如何利用日照圓錐面分析方法對規劃方案進行動態調整

日照圓錐面分析可以快速判定遮擋源,可以很方便的進行方案調整。

首先對規劃方案進行日照分析,如窗戶分析、單點分析、多點沿線分析等,找出不滿足日照的不利點,然后生成該點的日照圓錐面。其中紅色線區域為遮擋區域,黃色線區域為陽光通道區域,可直觀的觀察到日照和遮擋的時刻和時間段。

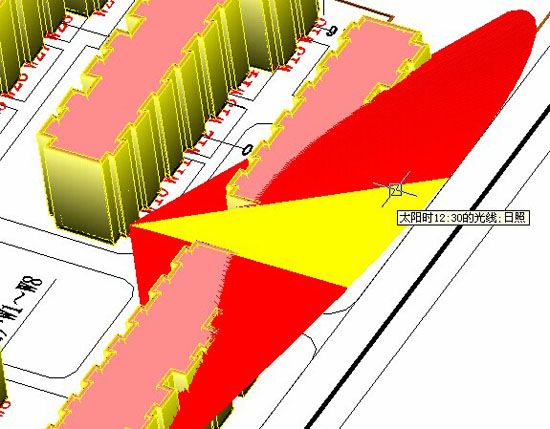

將圖形轉為三維,旋轉至便于觀察遮擋建筑光線通道的位置,并進行渲染,效果圖如下所示。直接對遮擋建筑進行位置調整或旋轉,直到所需要的紅色遮擋時間段透出為止,或對建筑遮擋部分進行降層或削角處理等。


包絡體推算

分析生成指定地塊(或建筑基底)在滿足被遮擋建筑日照的條件下最大不能突破的“包絡空間體” 。 分析出來的結果可以輸入平面(數字描述) 、三維,進行查看。


包絡體基底,確定包絡體推算的場地邊界及其最大高度。

1、 設定的包絡體是整個建筑規劃總用地時,分析出來的結果可以用來確定哪塊適合建建筑物,規劃時起一定的輔助作用。也可以使用“容積率”來計算相應的容積率。

2、 地塊中要建建筑物的位置已經確定的,可把其定義成包絡體基底進行計算(可以同時計算多個) ,這樣推算出來的結果,就可以用來確定建筑物可以建造的樣式了。

3、 軟件中只有位置和高度推算,沒有寬度推算。把原有建筑物加寬后定義成基底進行包絡體推算,查看分析結果就可以確定建筑物的寬度了。

規劃部門可以以此為依據向建設方提供日照規劃設計條件圖。

設計部門可以依據分析生成的“包絡圖”設計和調整方案。
